Machine de formage de rouleaux de grille Silhouette T

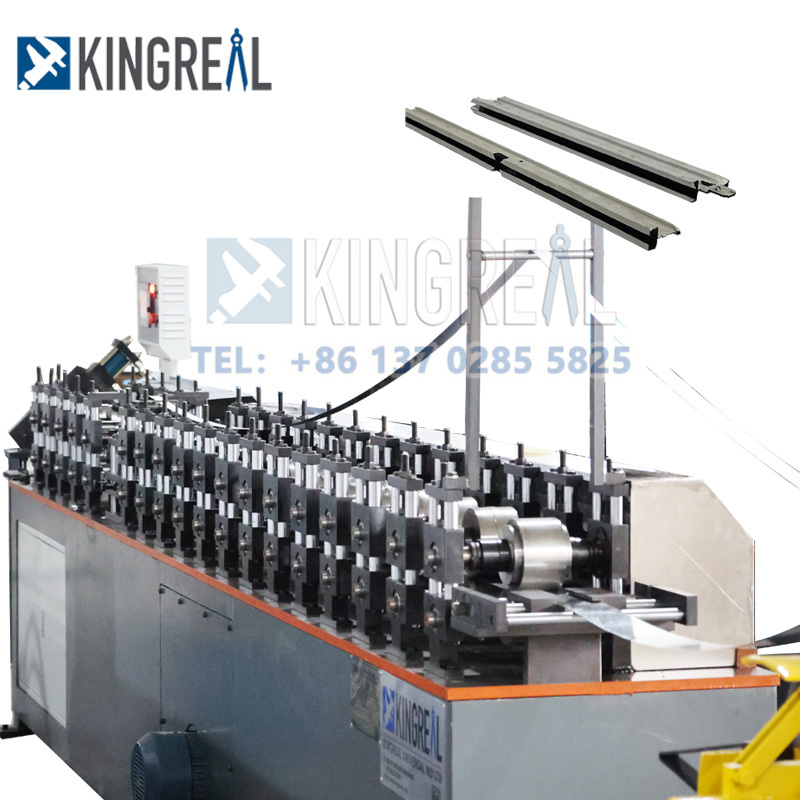

La machine de formage de grilles en T KINGREAL Silhouette propose une gamme complète d'équipements pour la fabrication de grilles en T (T principal et T transversal pour suspendre différents types de plafonds suspendus.
- KINGREAL
- Chine
- 60 jours
- 9999
- information
- télécharger
Processus de la machine de formage de rouleaux Silhouette T Grid
Bobine de matériau prélaqué et bobine de matériau GI - profilage - découpe hydraulique - Grille en T principale / Grille en T transversale / Profilé d'angle de paroi (formé par laminage) - Poinçonnage d'ouverture (presse mécanique)

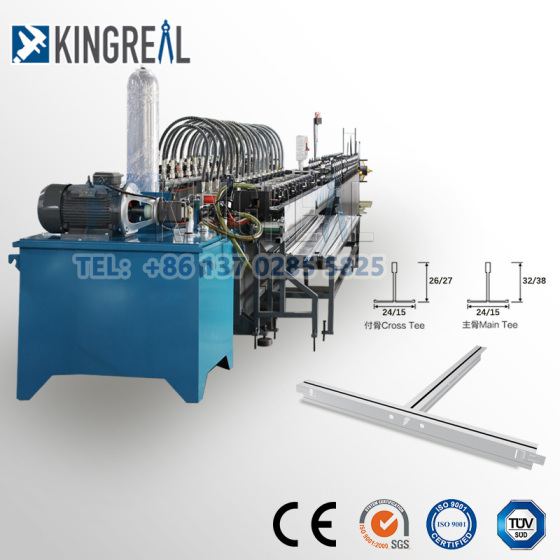

Machine de fabrication de grilles en T croisé
Processus de formage de profilés : Déroulage passif --- Perforation hydraulique de trous 15T, pressage des renforts --- Alimentation en matériaux --- Profilage des rouleaux --- Redressement --- Découpe hydraulique ---- Déchargement des matériaux, tout le processus se termine automatiquement.
Spécifications techniques
Alimentation électrique | tension 380V±10%/ triphasé quatre fils, fréquence 50HZ. |
Puissance totale | 12 kW |
Tarif aérien | 10,0 L/min (pression d'air 0,4-0,6 Mpa) |
Température ambiante | 0°C-40°C, humidité relative : 60-95%HR |
Composition de la ligne de production de barres en T pour plafonds automatiques

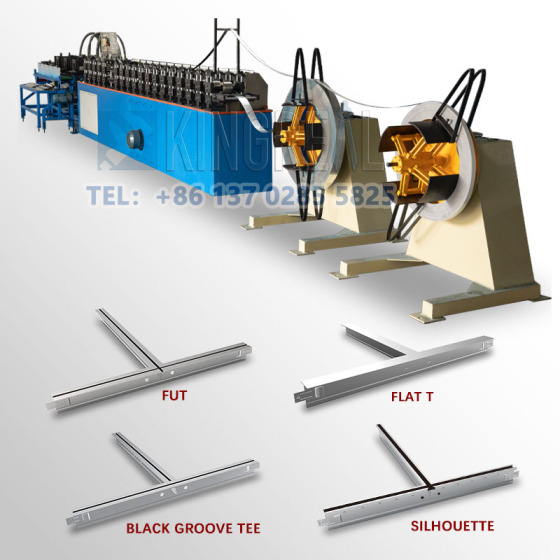

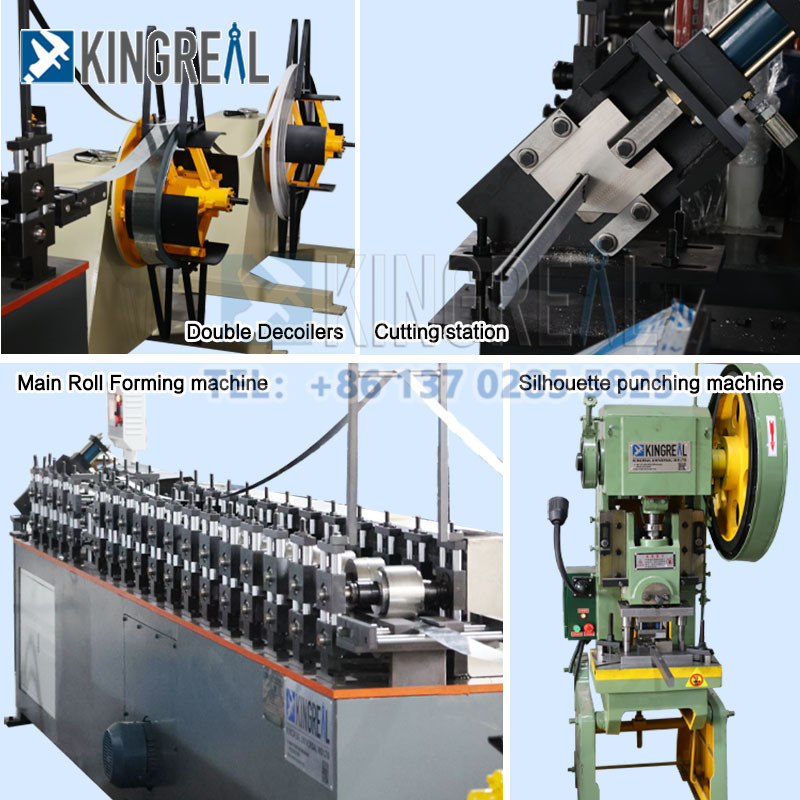

L'ensemble de la ligne est composé d'un dérouleur, d'une presse à poinçonner hydraulique, d'un dispositif d'alimentation, d'une profileuse, d'un dispositif de redressement, d'une découpe hydraulique, d'un dispositif de recyclage d'eau froide, d'un système de contrôle pneumatique et électrique, etc.
1. Dérouleur (comme dessin) Roulement 1T, diamètre intérieur φ450-530mm, diamètre extérieur φ1200mm. 2) Rack a. Construction monobloc, le dispositif de profilage, le dispositif de redressage et le dispositif de découpe forment un ensemble complet. La crémaillère est soumise à un traitement thermique après soudage et à une finition soignée, garantissant la robustesse, la rigidité, la stabilité et la précision de la machine. b. Tous les composants de la machine ont reçu le traitement de surface nécessaire en fonction de la situation de travail et des environnements réels, comme la galvanoplastie, le durcissement, etc. pour assurer une rigidité et une fonction de surface suffisantes des composants. 3) Dispositif d'alimentation : rouleaux de réglage de synchronisme. 4) Poinçonneuse Cette ligne est équipée d'une poinçonneuse hydraulique de 15T. | ![]() |
5) Machine de formage de rouleaux Rouleaux de formage de rouleaux : matériau GCr15, dureté après traitement thermique HRC48-50, diamètre du trou (diamètre de l'arbre du rouleau) φ42 mm, le diamètre extérieur minimum des rouleaux est φ100. 6) Dispositif de transmission : (comme sur le dessin) a. Moteur principal (moteur Jiangmen Jiangyan), contrôle de fréquence. b. Les rouleaux d'entraînement sont entraînés par une courroie sur trois côtés, tandis que les rouleaux passifs sont entraînés par des engrenages. L'entraxe a = 75, le rapport de réduction i = 30, le carter d'engrenage à vis sans fin et le moule d'engrenage m = 5. Épaisseur de la plaque latérale principale : 30 mm, épaisseur de la plaque latérale secondaire : 25 mm. Finition par rectification et perçage des six côtés. c. Le matériau de l'arbre principal est du 40Cr, fini après traitement thermique et rectifié. | ![]() |

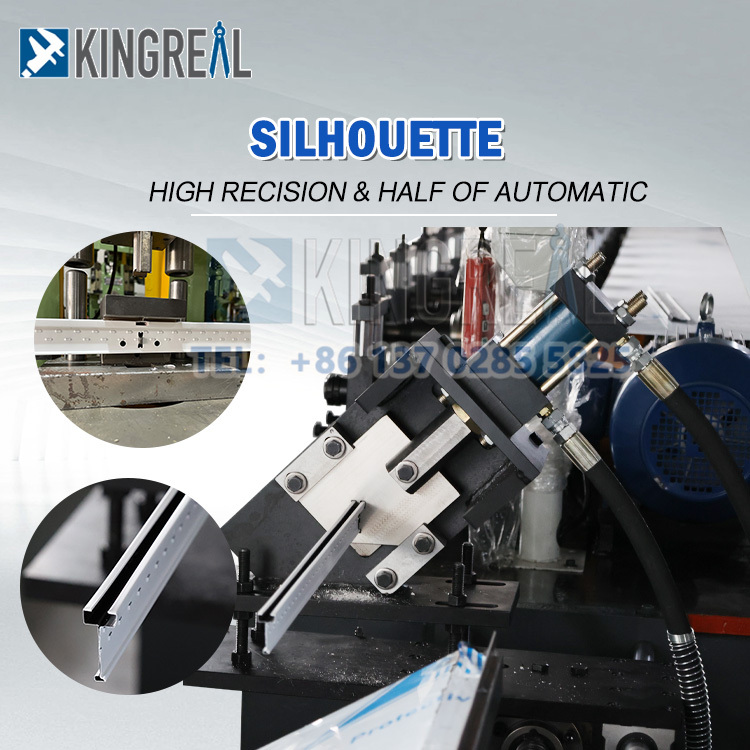

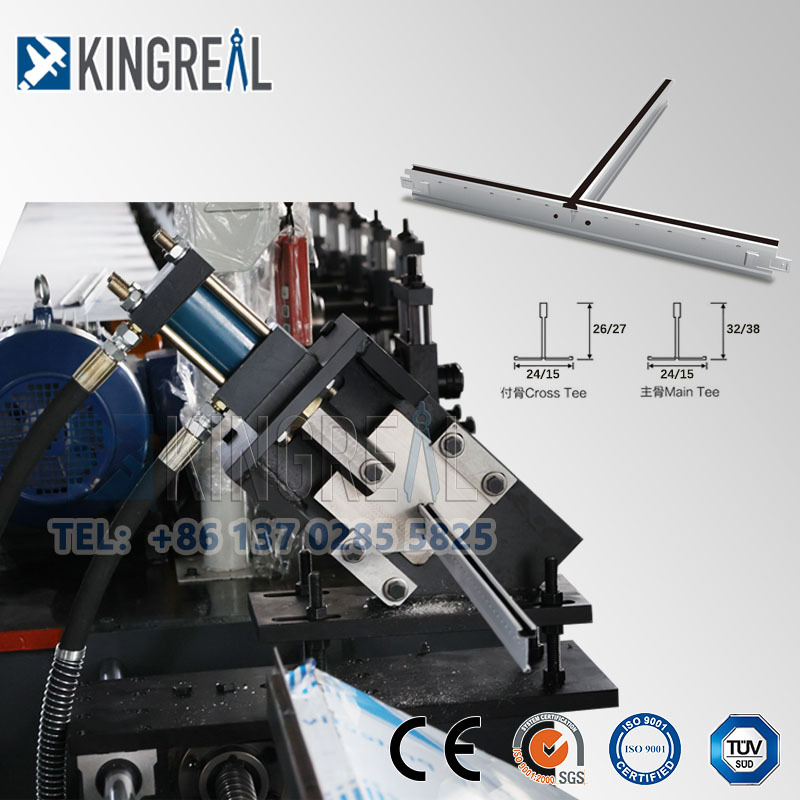

9) Dispositif de coupure hydraulique : (comme sur le dessin) a. Système hydraulique : le système dispose d'une fonction de protection contre la décharge, les composants hydrauliques utilisent la marque Taiwan Dazheng. b. Support de moule : la hauteur fermée de la plaque de moule est de 260 mm, la plage de réglage de la hauteur fermée est de 20 mm, la course maximale du vérin à huile est de 100 mm. c. Il y a un rail de guidage droit sous le support de moule (marque ABBA), le déplacement du support de moule répondant à la poussée du cylindre pneumatique tampon. d. Le moule de découpe : conçu comme le bâillon de la production, équipé d'un autre moule de découpe. 10) Dispositif de redressement : utiliser un dispositif de redressement à cinq rouleaux. (comme sur le dessin) 11) Déchargement du matériel : la production est guidée vers l'extérieur à travers la fente de guidage du matériel. 12) Système de cycle d'eau froide : les rouleaux sont équipés de tuyaux d'eau froide, utilisent une pompe à eau électrique, le milieu froid est de l'huile émulsifiée. | ![]() |
13) Système électrique a. Utiliser un convertisseur de fréquence, un autocontrôle central, une règle fixe pour régler la longueur et la coupure automatique. L'interrupteur pneumatique et le contacteur sont fabriqués par Fuji, le contacteur est fabriqué par Izumi, le bouton est fabriqué par Schneider, et les autres composants sont fabriqués par des fabricants importés de bonne qualité. b. La ligne entière utilise un contrôle central ; la profileuse et la machine hydraulique fonctionnent ensemble. Lors de la découpe du moule poinçonné, la profileuse passe automatiquement à basse vitesse ; une fois la découpe terminée, elle passe automatiquement à grande vitesse. La machine hydraulique fonctionne indépendamment. c. Le panneau de commande est composé d'une interface homme-machine, de boutons, d'interrupteurs et d'un bouton d'arrêt d'urgence. Son marquage est clair et son utilisation est simple. Grâce à sa commande multi-positions, le panneau de commande principal est situé au centre de la machine hydraulique et de la profileuse. Il est équipé d'une commande manuelle, ce qui facilite son utilisation. d. Fonction d'alarme : arrêt en cas de manque de matériel, comptage des nombres, arrêt lorsque le numéro de production est terminé, alarme en cas de panne de transmission, arrêt d'urgence, moule bloqué, position limitée, etc. e. L'installation des composants électriques est conforme aux exigences légales. Nous fournissons des dispositifs de mise à la terre fiables, ainsi que des borniers de câblage pour boîtiers électriques, contacteurs et interrupteurs, tous équipés de rainures de guidage en V. Tous les composants électriques sont clairement repérés. Dans l'armoire électrique, nous utilisons des rainures en plastique ignifuge pour la disposition des fils. Le nombre de fils est clair, la disposition des composants est raisonnable, le panneau de commande est ordonné et les repères sont clairs. | ![]() |
Conception spéciale pour la machine à grille Silhouette T

Dérouleurs doubles
Afin d'améliorer encore l'efficacité de la production, KINGREAL a équipé sa machine à plafond grillagé Silhouette de deux dérouleurs. Cette conception innovante permet non seulement d'augmenter la vitesse de déroulement, mais aussi de réduire considérablement le temps de changement de bobine pendant la production.

Ajouter un logo
Afin d'améliorer la compétitivité et l'originalité des produits finis de ses clients, KINGREAL propose des services personnalisés d'impression des logos clients sur les rouleaux. Lorsque la tôle est pressée par les rouleaux de la profileuse, le logo du client est imprimé simultanément sur le produit fini. Cela confère non seulement au produit un aspect plus professionnel et unique, mais renforce également la notoriété de la marque.
Autres avantages de la machine de formage de rouleaux de barres en T KINGREAL
1. Composants pneumatiques : utilisez une célèbre marque taïwanaise.
2. Sécurité. L'installation des composants électriques est conforme à la réglementation chinoise. Nous fournissons des dispositifs de mise à la terre fiables. Un bouton d'arrêt d'urgence est présent côté poinçonnage.
3. Couleur de la machine. La couleur de l'équipement principal est conforme aux exigences. Les marquages d'alarme sont apposés sur les positions de sécurité dangereuses pour l'homme.
Contrôle de qualité



1) Après l'installation, le débogage de la machine par le fournisseur en usine, puis l'acheteur vérifie et accepte les machines.
2) Le fournisseur est chargé de former le travailleur de l'acheteur sur le principe de fonctionnement et d'entretien, la connaissance du rejet des pannes habituelles de la machine, les précautions de sécurité et l'entretien quotidien.
Dimensions des barres en T de plafond pour votre référence
Nous utilisons les meilleurs matériaux pour garantir une résistance optimale et une qualité de surface parfaite. Vous trouverez ci-dessous les spécifications que nous produisons habituellement :

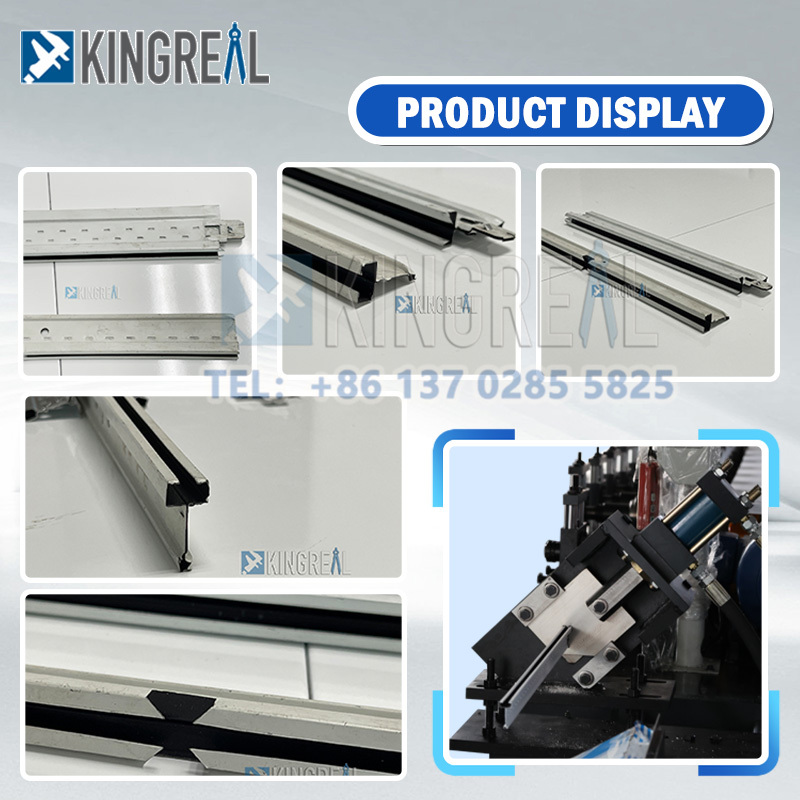

Barres en T pour plafond
Té principal : H38*24mm, H32*24mm
Té transversal : H26*24mm, H24*23mm
Angle : 22*22, 22*20MM
Épaisseur : 0,20-0,40 mm
La longueur peut être fournie selon la demande de l'acheteur
1) Pour fixer des panneaux de fibres minérales ou des plaques de plâtre laminées en PVC et d'autres panneaux de plafond.
2) Modèles disponibles :
A) Modèle 32H : I) Té principal : 32 mm x 24 mm x 3,0 m, ou 3,05 m, 3,60 m, 3,66 m Ii) Traverse : 26 mm x 24 mm x 1,2 m, ou 1,22 m Iii) Traverse : 26 mm x 24 mm x 0,6 m, ou 0,61 m Iv) Angle de mur : 20 mm x 20 mm x 3,05 m, ou 3,60 m 22 mm x 22 mm x 3,05 m, ou 3,60 m 24 mm x 24 mm x 3,05 m, ou 3,60 m V) Épaisseur : De 0,23 mm, 0,25 mm, 0,28 mm, à 0,30 mm et 0,40 mm | B) Modèle 38H : I) Té principal : 38 mm x 24 mm x 3,0 m, ou 3,05 m, 3,60 m, 3,66 m Ii) Traverse : 26 mm x 24 mm x 1,2 m, ou 1,22 m Iii) Traverse : 26 mm x 24 mm x 0,6 m, ou 0,61 m Iv) Angle de mur : 20 mm x 20 mm x 3,05 m, ou 3,60 m 22 mm x 22 mm x 3,05 m, ou 3,60 m 24 mm x 24 mm x 3,05 m, ou 3,60 m V) Épaisseur : De 0,23 mm, 0,25 mm, 0,28 mm, à 0,30 mm et 0,40 mm | C) Modèle 32H (9/16) : I) Té principal : 32 mm x 14,5 mm x 3,0 m, ou 3,05 m, 3,60 m, 3,66 m Ii) Traverse : 32 mm x 14,5 mm x 1,2 m, ou 1,22 m Iii) Traverse : 32 mm x 14,5 mm x 0,6 m, ou 0,61 m Iv) Angle de mur : 20 mm x 14 mm x 3,05 m, ou 3,60 m V) Épaisseur : De 0,23 mm, 0,25 mm, 0,28 mm, à 0,30 mm et 0,40 mm | D) Modèle 38H (9/16) : I) Té principal : 38 mm x 14,5 mm x 3,0 m, ou 3,05 m, 3,60 m, 3,66 m Ii) Traverse : 38 mm x 14,5 mm x 1,2 m, ou 1,22 m Iii) Té transversal : 38 mm x 14,5 mm x 0,6 m, ou 0,61 m Iv) Angle de mur : 20 mm x 14 mm x 3,05 m, ou 3,60 m V) Épaisseur : De 0,23 mm, 0,25 mm, 0,28 mm, à 0,30 mm et 0,40 mm Outre le plafond systèmes de suspension, nous produisons également des canaux de jambe de force en acier. |
