Machine de formage de rouleaux de supports PV

La ligne de production de supports PV KINGREAL peut produire des produits de série de supports anti-vibrations, notamment 41 × 21, 41 × 41, 41 × 52, 41 × 62 et d'autres spécifications.

  • KINGREAL
  • Chine
  • 60 jours
  • 9999
  • information
  • télécharger


Description de la machine de formage de supports PV


PV support bracket machine


La ligne de production de supports PV KINGREAL permet de produire des séries de supports antivibratoires, notamment aux dimensions 41 × 21, 41 × 41, 41 × 52, 41 × 62 et autres. Notre équipement de laminage à froid de supports de montage PV présente les avantages suivants :


1. Le contrôle de l'équipement est un contrôle PLC et plusieurs protections de sécurité sont définies pendant la production normale.
2. La ligne de production de supports PV est une ligne de production entièrement automatisée pour le dérouleur, l'alimentation de guidage, le nivellement, le formage de rouleaux de haute précision, la découpe à longueur fixe et la réception de bandes d'acier de taille fixe.


Processus de travail



Processus de formage de rouleaux de supports PV Déroulage – nivellement – ​​pincement, poinçonnage – formage – longueur, coupe – équipement de réception

pv mounting brackets machine


Performances techniques


épaisseur de la tôle

Ligne de 2,0 à 3,0 mm

vitesse de travail

15–20 m/min

vitesse de formation de l'ordinateur central

10 – 15 m/min

Zone de production

30 m de long × 3 m de large

Capacité totale

60 kW


Les principaux paramètres techniques



Intérieur ordinairecrémaillère de tension 300 mm, roulement 5T, diamètre intérieur 460-520 mm
Largeur d'alimentation110 mm
Nombre de rouleaux15 pistes
Vitesse de roulement8-15 m/min
Matériau de la brocheAcier 45#, traitement de modulation

Matériau en rouleau

Gcr15, trempé à 55-58°, surface noircie

Diamètre du rouleau

Φ80mm

Puissance de l'hôte

Réducteur de turbine 15KW

Puissance de la station de pompage hydraulique

5,5 kW




Nouvelle conception : machine de support PV avec unité d'emballage automatique


Afin de maximiser l'efficacité de production des clients et de répondre aux besoins de production automatisée, les ingénieurs de KINGREAL ont équipé la machine de formage de rouleaux de supports PV d'une machine d'emballage automatique.


Une fois le support photovoltaïque fabriqué, le produit fini est directement transporté vers l'unité d'emballage automatique pour être conditionné et empilé. Ce processus réduit le temps et la main-d'œuvre nécessaires à l'emballage manuel traditionnel, réduisant ainsi considérablement les coûts de main-d'œuvre. Parallèlement, le fonctionnement efficace de la machine d'emballage automatique garantit la régularité et la qualité de l'emballage, renforçant ainsi la compétitivité du produit sur le marché.


Grâce à cette solution, les clients peuvent non seulement économiser du temps et des coûts, mais également améliorer efficacement l'efficacité opérationnelle globale de la ligne de production et atteindre des normes de production plus élevées.

photovoltaic panels machine

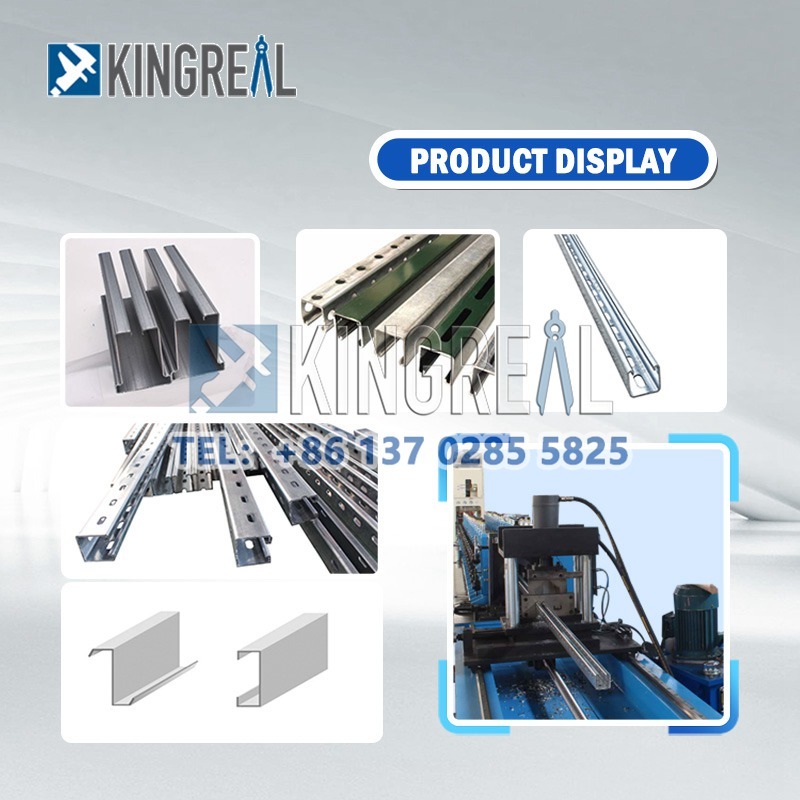

Affichage des produits


PV support bracket machine
pv mounting brackets machine
photovoltaic panels machine


La machine de support de panneau solaire KINGREAL peut produire des produits finis de différentes tailles, notamment 41 x 21 mm, 41 x 41 mm, 41 x 62 mm, 41 x 82 mm, etc. Les supports photovoltaïques courants sont constitués de tôle galvanisée avec une épaisseur de matériau allant de 1,5 à 2,5 mm, qui est résistante à la corrosion et durable.

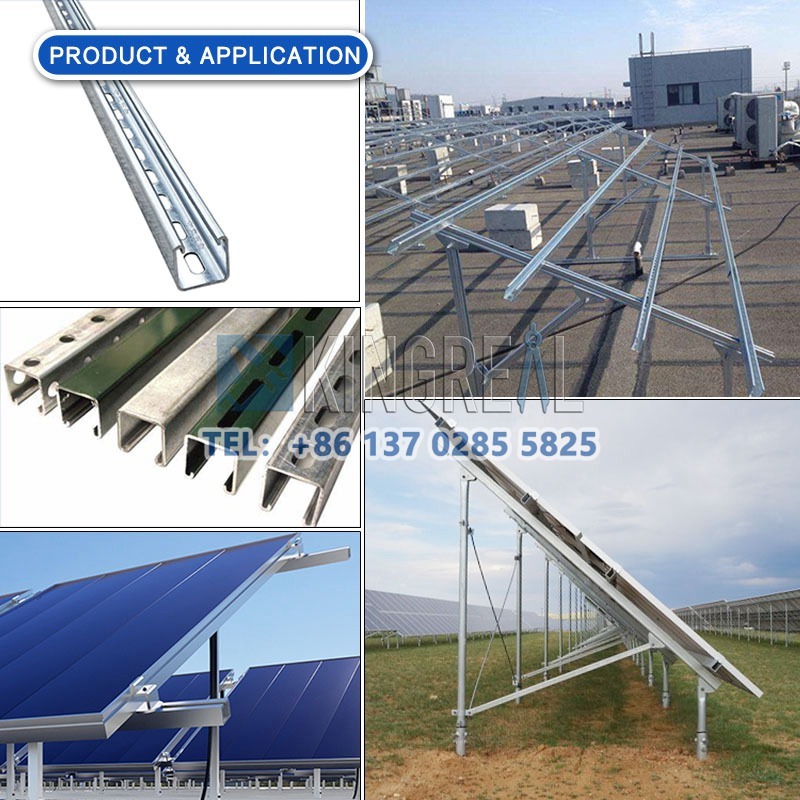

Application du canal solaire Post Unistrut


PV support bracket machine


Les supports de support PV que la machine de support de panneaux solaires KINGREAL peut produire jouent un rôle essentiel dans la construction de cadres de panneaux solaires et de systèmes de montage et sont largement utilisés dans les bâtiments résidentiels et commerciaux, les centrales solaires, les applications agricoles, les infrastructures de transport et d'autres domaines.


Différents types de production de canaux structurés sur une seule machine


Depuis plus de 20 ans, KINGREAL se concentre sur la conception, la production, l'installation et le service après-vente. KINGREAL est en mesure de personnaliser ses solutions de production selon les plans et les paramètres spécifiques de ses clients et dispose de nombreux modèles de profileuses personnalisées performantes.


pv mounting brackets machine


Assurance qualité

photovoltaic panels machine

KINGREAL a mis en place un processus de contrôle qualité strict pour garantir que chaque étape de la production réponde aux normes et exigences. Cela comprend l'approvisionnement en matières premières, le processus de production, l'assemblage, les tests, etc., afin de garantir que chaque pièce de la machine réponde aux normes de qualité.


Il a également passé la certification internationale CE.
