Machine de fabrication de plafonds à lamelles métalliques linéaires
Les machines KINGREAL pour la fabrication de plafonds à lames linéaires métalliques peuvent produire des lames de différentes tailles et formes, telles que les séries R84, C et S300, etc. Nous pouvons vous fournir la solution machine adaptée à vos exigences détaillées et aux dimensions de vos produits.
- KINGREAL
- Chine
- information
- télécharger
Description de la machine à plafonds à lamelles métalliques linéaires
KINGREAL propose une solution complète de profileuses linéaires de haute qualité pour plafonds suspendus. Ces machines sont largement utilisées pour le profilage à froid de différents types de plafonds à lames linéaires, de plafonds à caissons en U et autres plafonds métalliques suspendus. La profileuse métallique KINGREAL permet de produire des lames de plafond linéaires de différentes largeurs et formes sur un même système.
Il suffit de saisir la valeur demandée sur l'écran tactile ; le servomoteur positionnera ensuite les rouleaux. Le pliage automatique des bords est également disponible en option pour les clients exigeants.
Les machines KINGREAL pour la fabrication de plafonds linéaires comprennent principalement :
1. Machine de profilage à rouleaux pour plafonds à déflecteurs en forme de U (largeur et hauteur réglables automatiquement)

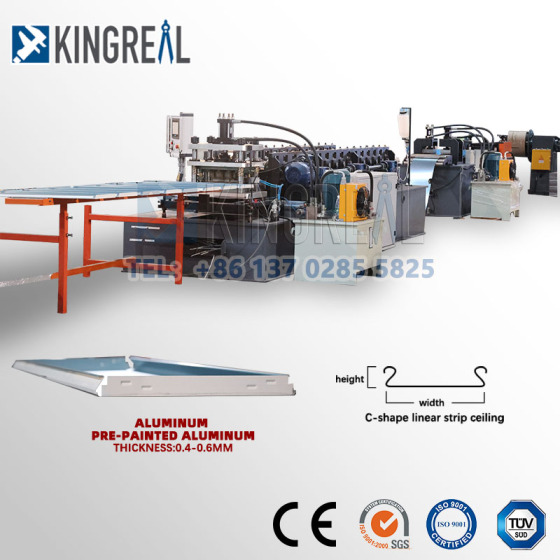

2. Machine de profilage à rouleaux pour plafonds suspendus linéaires en forme de C
3. Machine de profilage linéaire de plafond en forme de S
4. Machine de profilage à rouleaux pour plafonds suspendus linéaires en forme de H
5. Machine de profilage linéaire de plafond en forme de G
6. Machine de profilage à rouleaux pour plafonds tubulaires ronds
7. Machine de profilage à rouleaux pour plafonds à bandes en forme de V
8. Machine de profilage à rouleaux pour plafonds à persiennes en aluminium
9. Machine de profilage à rouleaux pour support de plafond à bandes linéaires

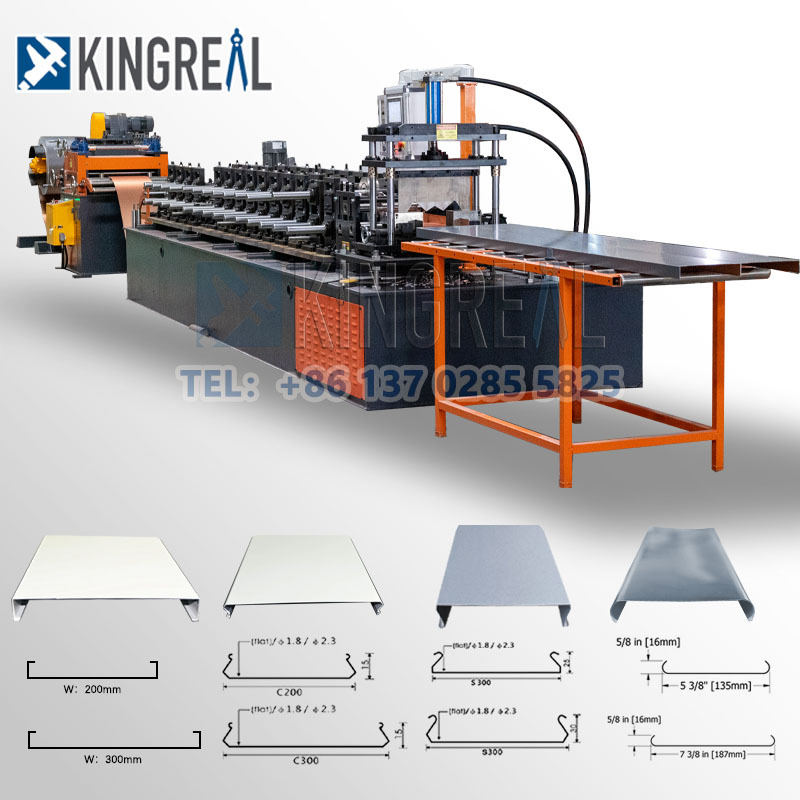

Dessin d'un plafond à bandes linéaires

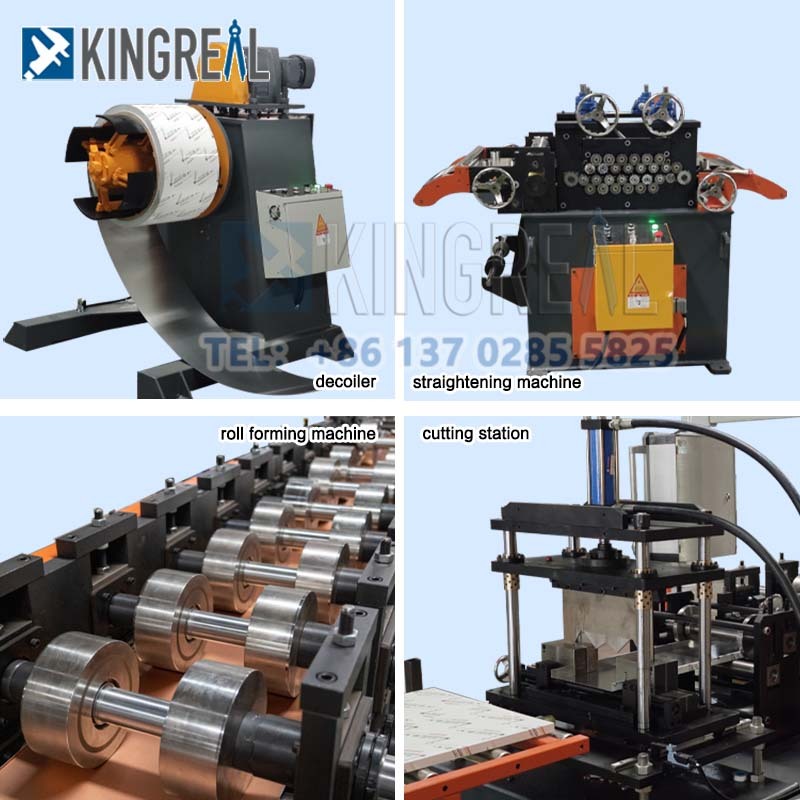

Structure de la machine de fabrication de plafonds linéaires métalliques
- Dérouleur hydraulique - Profileuse principale - Poste de cisaillement - Table de sortie - Système électrique et hydraulique
Détails des principaux composants
1. Dérouleur de matières premières Elle est équipée d'un châssis extensible manuel et sa capacité est de 1,5 tonne. Alimentation et expansion manuelles. a. Puissance : non. b. Vitesse du dérouleur : < 25 m/min c. Largeur maximale des matériaux : 400 mm d. Capacité de charge maximale : 1,5 tonne e. Matériau Diamètre intérieur : φ480 mm-φ520 mm f. Diamètre extérieur maximal du matériau : <φ1200 mm |  |
| 2. Détails de la machine de profilage à rouleaux a. Châssis de la machine : le châssis est constitué d’une structure monobloc assemblée à partir de panneaux d’acier. Après un usinage de précision par la raboteuse, un panneau de 20 mm d’épaisseur est installé sur le châssis. Ceci garantit la précision dimensionnelle fondamentale et renforce la machine, réduisant ainsi l’impact des déformations. |  |
| 3. Station de pliage et de découpe hydraulique Haute stabilité : la conception à châssis haute rigidité de la cintreuse hydraulique assure la stabilité de la machine en fonctionnement, peut supporter une pression de travail plus élevée et ne produit pas facilement de vibrations ni de déformations, garantissant ainsi la précision et la qualité du traitement. Haute précision : Réalisez un usinage de pliage de haute précision de diverses plaques métalliques. En paramétrant le système, vous obtenez facilement différentes formes de pliage et répondez aux exigences d'usinage les plus fines. |
|
Système de machine à fabriquer des plafonds KINGREAL
1. Machine de profilage à rouleaux pour plafonds à chicanes
2. Machine de formage de plafonds à cellules ouvertes
3. Machine de formage de supports de plafond métallique
Contrôle qualité des machines de plafonds à lames linéaires
KINGREAL a mis en place un processus de contrôle qualité rigoureux afin de garantir que chaque étape de la production réponde aux normes et exigences. Cela inclut l'approvisionnement en matières premières, le processus de production, l'assemblage, les tests, etc., pour assurer la conformité de chaque composant de la machine aux normes de qualité. KINGREAL a également obtenu la certification internationale CE.
Service d'installation de machines pour plafonds à lamelles linéaires
Afin d'aider nos clients à résoudre les problèmes d'installation de leurs machines, KINGREAL propose des services d'installation en ligne et sur site.
1. Guide d'installation en ligne
Des photos et des vidéos de la machine seront envoyées.
Un groupe en ligne sera créé pour discuter ensemble.
Des vidéoconférences régulières seront organisées pour maintenir la communication et les contacts.
2. Installation locale
KINGREAL dépêchera des ingénieurs à l'étranger pour installer la machine chez le client et en assurer le bon fonctionnement. Une assistance technique complète sera également fournie. Le coût exact est à négocier.
