Machine de fabrication de chemins de câbles
La machine de fabrication de chemins de câbles KINGREAL est utilisée pour produire des chemins de câbles de différents types et tailles, et peut fournir aux clients un système complet de chemins de câbles.
- KINGREAL
- Chine
- 60 jours
- 9999
- information
- télécharger
Vidéo sur la machine de fabrication de chemins de câbles

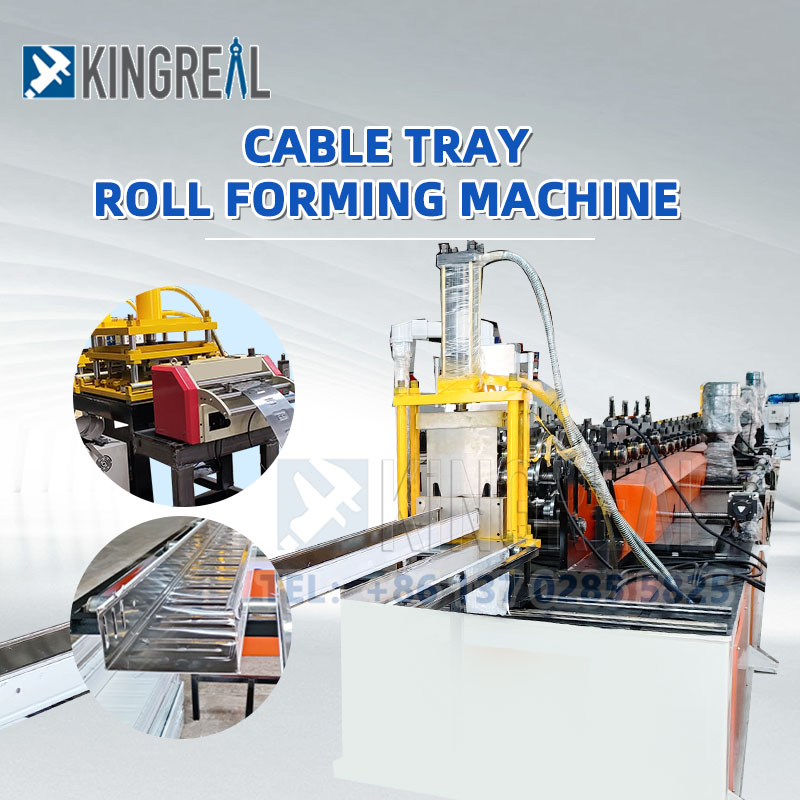

Machine de fabrication de chemins de câbles KINGREAL
La machine KINGREAL de fabrication de chemins de câbles sert à produire ces derniers. Ce système permet de transporter les fils et les câbles en toute sécurité, évitant ainsi les collisions, la surchauffe et les risques d'incendie. KINGREAL peut fournir à ses clients différents types de solutions de fabrication de machines pour chemins de câbles, notamment : Machine à canal de rail DIN, Machine de recouvrement de chemin de câbles, Machine de formage de chemins de câbles à fond plein, Machine à chemins de câbles perforés, Machine à chemins de câbles. En fonction des différents besoins de production des clients, tels que la largeur, l'épaisseur et la hauteur de la bobine métallique, les paramètres de la machine à chemins de câbles seront ajustés pour finaliser la conception de la machine de fabrication de chemins de câbles. |  |
Processus de fonctionnement de la machine à chemins de câbles

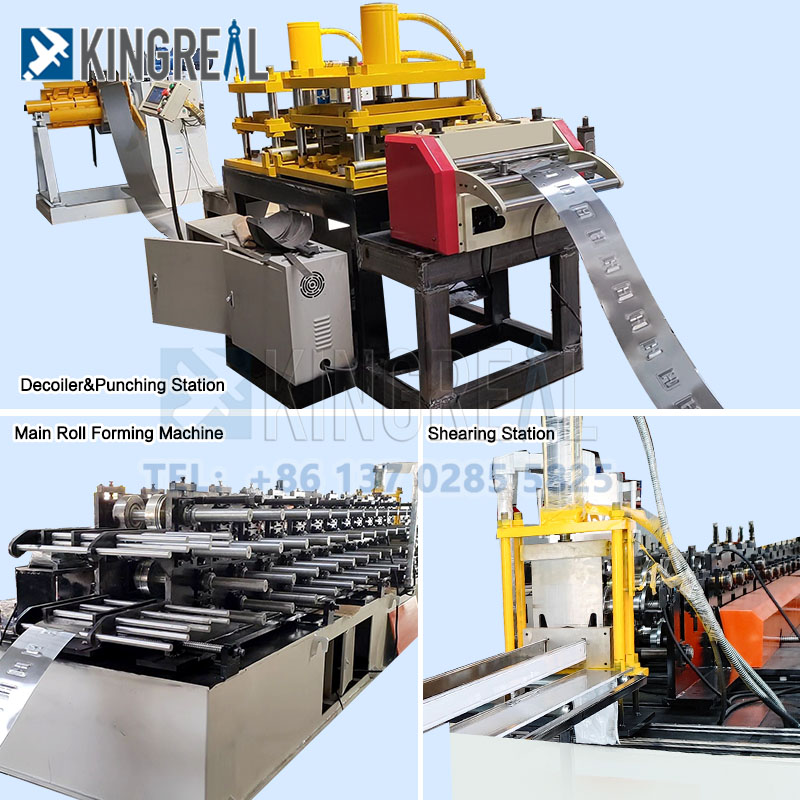

Dérouleur -- Machine de nivellement -- Poinçonneuse hydraulique -- Machine de découpe -- Profileuse -- Table de sortie
Paramètres de la machine de fabrication de chemins de câbles
| Machine de fabrication de chemins de câbles | |
| Articles | Caractéristiques |
| Pouvoir | – Transmission : 22 kW – Moteur – Pompe : 22 kW |
| Poids de la machine | 14 à 26 tonnes |
| Dimension | L = 14 m ; l = 2,2 m ; H = 1,8 m |
| Vitesse de formation | 16 m/min |
| Stations à rouleaux | 22 – 26 |
| Système de transmission | Moteur électrique et boîte de vitesses |
| Système de découpe et de poinçonnage | Cylindre hydraulique |
| Système de contrôle | PLC, IHM programmable automatique |
| Taille changeante | Par vis |
| Épaisseur du matériau | 1 – 2 mm |
| Largeur maximale du matériau | 830 mm |
| Limite d'élasticité du matériau | G450 – G550 MPa |
Composants principaux d'une machine à chemins de câbles
– Unité d'alimentation de presse pour machine à chemins de câbles Le système d'alimentation de la machine à fabriquer des chemins de câbles KINGREAL comprend un dérouleur, un redresseur et un alimentateur. Il est doté d'une servocommande garantissant une alimentation précise. Le dérouleur déroule la bobine de matière première, tandis que le redresseur assure sa rectitude avant le processus de formage, éliminant ainsi les ondulations dues à la bobine. L'utilisation d'un système de servocommande permet un contrôle précis de la vitesse et de la position d'alimentation, améliorant considérablement l'efficacité de la production et réduisant le gaspillage de matériaux. Grâce à ce système, la machine de fabrication de chemins de câbles fonctionne en continu et de manière stable, garantissant ainsi que chaque chemin de câbles réponde aux exigences de qualité les plus strictes. |  |
– Unité de perforation pour machine de fabrication de chemins de câbles KINGREAL fabriquera des matrices de poinçonnage selon les plans du client et recommandera la machine de poinçonnage la plus adaptée, garantissant ainsi à ses clients un résultat de poinçonnage parfait pour leurs chemins de câbles grâce aux machines KINGREAL. La conception de l'unité de poinçonnage permet un poinçonnage de haute qualité et de haute précision sur des chemins de câbles d'épaisseurs et de matériaux variés, répondant ainsi à divers besoins. L'optimisation de la matrice a permis d'améliorer considérablement la vitesse et la précision du poinçonnage, ce qui accroît significativement la productivité. |  |
– Unité de formage de rouleaux pour machine à chemins de câbles La machine à fabriquer des chemins de câbles KINGREAL ajuste automatiquement la largeur et la hauteur pour produire des chemins de câbles de différentes dimensions. KINGREAL fabrique des machines à fabriquer des chemins de câbles avec différents nombres de stations et diamètres d'arbre selon les plans du client. Cette flexibilité permet à la machine à chemins de câbles de s'adapter à une variété de besoins de produits, améliorant ainsi efficacement la compétitivité sur le marché. |  |
– Unité de découpe de chemins de câbles pour machine de fabrication de chemins de câbles Le système de coupe de la machine à chemins de câbles KINGREAL utilise une découpe hydraulique. La matrice de coupe est fabriquée en acier SKD11 par des machines-outils à commande numérique et traitée thermiquement à une dureté de 55-60 HRC. Ce choix de matériaux et ce procédé de fabrication garantissent la durabilité et la stabilité de l'outil de cisaillement, qui conserve son tranchant même après une utilisation prolongée, réduisant ainsi les coûts de maintenance. La haute efficacité du système de cisaillement hydraulique permet à la machine de fabrication de chemins de câbles de couper rapidement, garantissant ainsi la précision de la longueur et la qualité de coupe, et évitant le gaspillage de matériau dû à une coupe incorrecte. L'optimisation du processus de cisaillement a permis d'améliorer considérablement l'efficacité de la machine. |  |
1. La machine de fabrication de chemins de câbles adopte une découpe hydraulique pour couper avec précision selon la longueur prédéfinie par le client.
2. Le panneau de commande intelligent permet aux opérateurs de faire fonctionner, de surveiller et de régler les paramètres de la machine à chemins de câbles.
3. La machine à fabriquer des chemins de câbles peut perforer automatiquement des trous avec une grande précision et une forte régularité.
4. La machine à chemins de câbles utilise des composants haute résistance et durables pour garantir la stabilité de la production et réduire les coûts de maintenance.
5. La machine à chemins de câbles peut produire des chemins de câbles de différentes tailles en ajustant le groupe de rouleaux.
6. La machine à chemins de câbles adopte une technologie de profilage à rouleaux avancée pour produire des chemins de câbles précis et de haute qualité.
Différents types de machines pour la fabrication de chemins de câbles
Machine à canal de rail DIN • Largement utilisé pour l'installation de disjoncteurs et d'équipements de contrôle industriel dans les baies de brassage. Sa fonction principale est d'assurer un support mécanique essentiel dans les installations industrielles, d'empêcher le déplacement du rail de guidage et d'améliorer la stabilité générale. ● Taille standard : 35 mm x 7,5 mm et 35 mm x 15 mm
| ●Comme une échelle, avec une barre transversale au milieu pour le renforcement, elle est légère, peu coûteuse, extrêmement résistante et respirante. ●Généralement utilisé pour la pose de câbles de plus grand diamètre et de câbles de haute et basse puissance. ●Largeur standard de 150, 200, 300, 450, 600, 750, 1000 mm. ● Profondeur standard de 50 à 150 mm. ●Longueur standard de 2500 et 3000 mm.
|
Machine de recouvrement de chemin de câbles ● Couvercle droit pour chemins de câbles. Disponible en largeurs de 50 à 300 mm, il se fixe par simple pression. Ce couvercle s'installe rapidement et sans clips. ● Sa fonction principale est de protéger le câble de l'environnement extérieur, d'empêcher la poussière, les substances corrosives, etc. de pénétrer dans le chemin de câbles, et d'empêcher également les contacts accidentels avec le câble.
| Machine à chemins de câbles à fond solide ● Il s'agit d'un chemin de câbles entièrement fermé. Il est particulièrement adapté au passage des câbles informatiques, de communication, des câbles thermonucléaires et autres câbles de commande de systèmes hautement sensibles. Il assure la protection et la dissimulation des câbles aériens pour diverses installations. ●Appliquer avec des portées courtes à moyennes de 1500 mm à 3500 mm.
|
Machine à chemins de câbles perforés ●Bonnes performances de dissipation de chaleur. ●Largeur standard de 150, 250, 300, 450, 600, 750, 1000 mm. ● Profondeur standard de 50 à 150 mm. ●Longueur standard de 2500 mm et 3000 mm.
| Machine à chemins de câbles ● Assure une ventilation modérée et augmente la fréquence de support des câbles. ●Largeurs standard de 6, 12, 18, 24, 30 et 36 pouces. ● Profondeurs standard de 3, 4, 5 et 6 pouces. ●Longueurs standard de 10, 12, 20 et 24 pieds.
|
Schéma du système de chemins de câbles
Application de la machine à chemins de câbles
Les produits finis fabriqués par la machine à chemins de câbles présentent les caractéristiques suivantes : forte capacité de support, bonne dissipation de la chaleur, installation facile et large gamme d’applications. Les chemins de câbles de différents types et dimensions, produits par la machine à chemins de câbles, servent principalement à supporter et à protéger les câbles et sont largement utilisés dans divers domaines tels que les bâtiments, les usines et les installations publiques. On peut citer comme exemples les canalisations de câblage souterraines dans les ateliers de locomotives, les systèmes de câblage dans les salles informatiques des centres d'information des transports ferroviaires, etc. |  |
