Solution d'équipement de traitement de bobines

KINGREAL propose une gamme complète de solutions pour le traitement des bobines, allant du dérouleur-redresseur intégré à la planeuse pour le lissage des surfaces métalliques, en passant par la ligne de découpe à longueur pour le découpage des tôles aux dimensions souhaitées et les refendeuses pour le refendage des bobines en bandes étroites de largeurs précises. KINGREAL a également développé une ligne de conditionnement de bobines d'acier compatible avec les refendeuses, offrant ainsi une solution complète et performante pour le traitement des bobines.

Les équipements de traitement de bobines KINGREAL permettent de transformer une vaste gamme de matériaux, notamment les aciers laminés à chaud et à froid, l'acier au carbone, l'acier inoxydable et les métaux non ferreux. KINGREAL conçoit des équipements sur mesure, adaptés aux objectifs opérationnels de ses clients, garantissant précision et efficacité à chaque étape du traitement des métaux et répondant ainsi à des applications diverses et à des exigences complexes.

▎Vidéo à propos Machine à refendre le métal

▎Introduction àMachine à refendre le métal

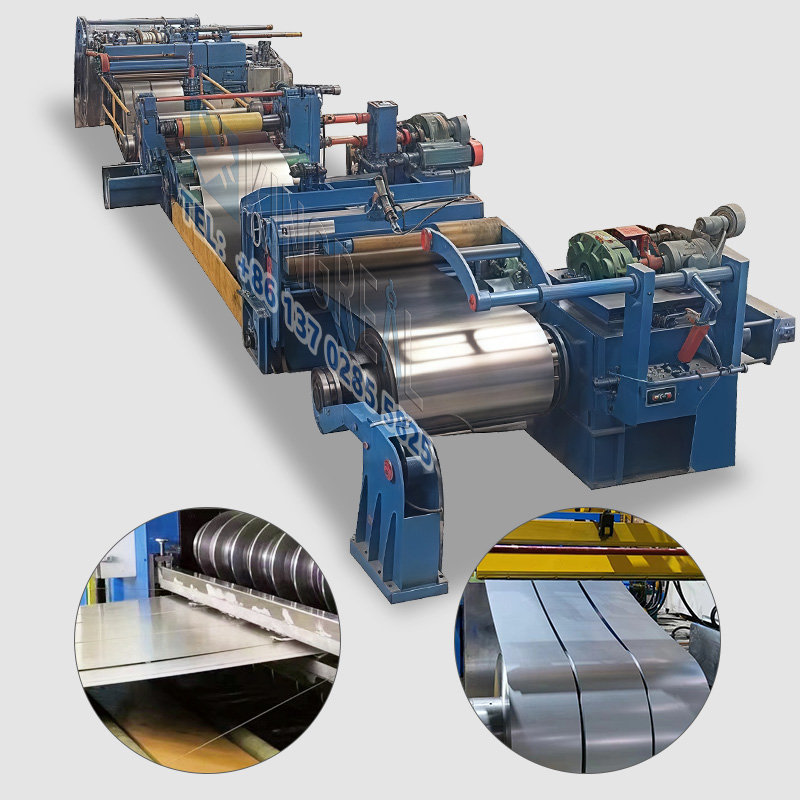

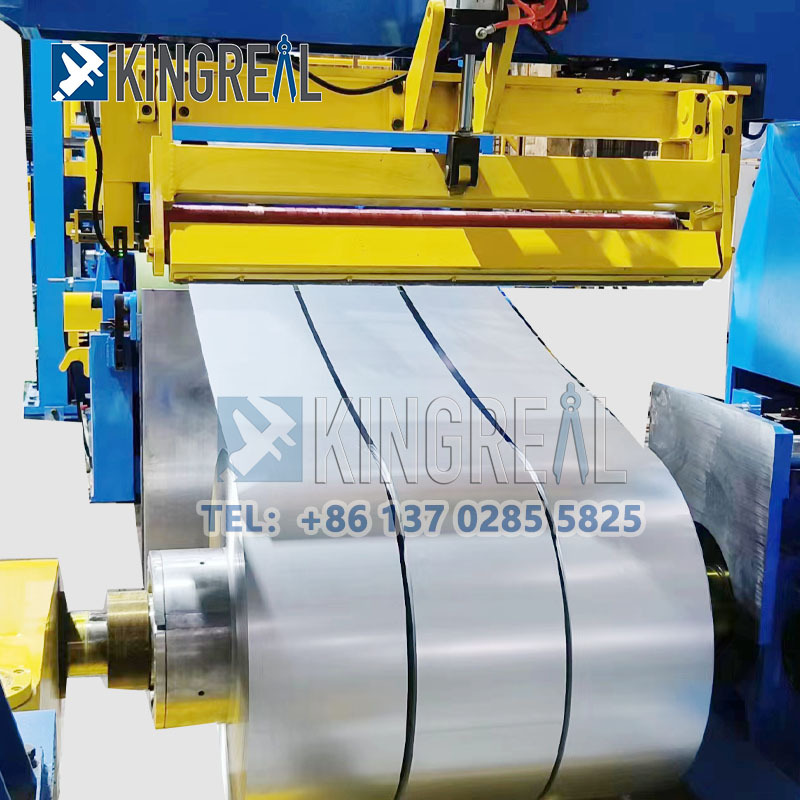

Machines à refendre les métauxCette machine à refendre les métaux coupe les bobines de métal dans le sens de la longueur et réenroule les bandes refendues. Elle convient au traitement de divers matériaux métalliques, notamment l'acier au carbone laminé à froid et à chaud, l'acier au silicium et l'acier inoxydable. Une machine à refendre les métaux se compose généralement d'un chariot de chargement, d'un dérouleur, d'un niveleur de traction, d'une machine à refendre, d'un rembobineur de déchets, d'un mécanisme de tension, d'un enrouleur et d'un dispositif d'éjection.

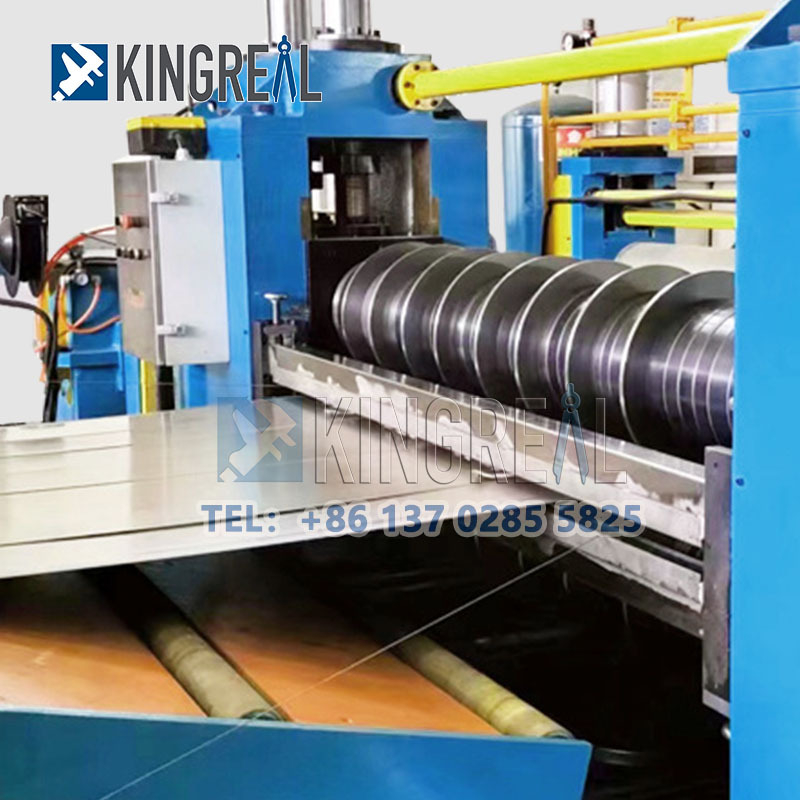

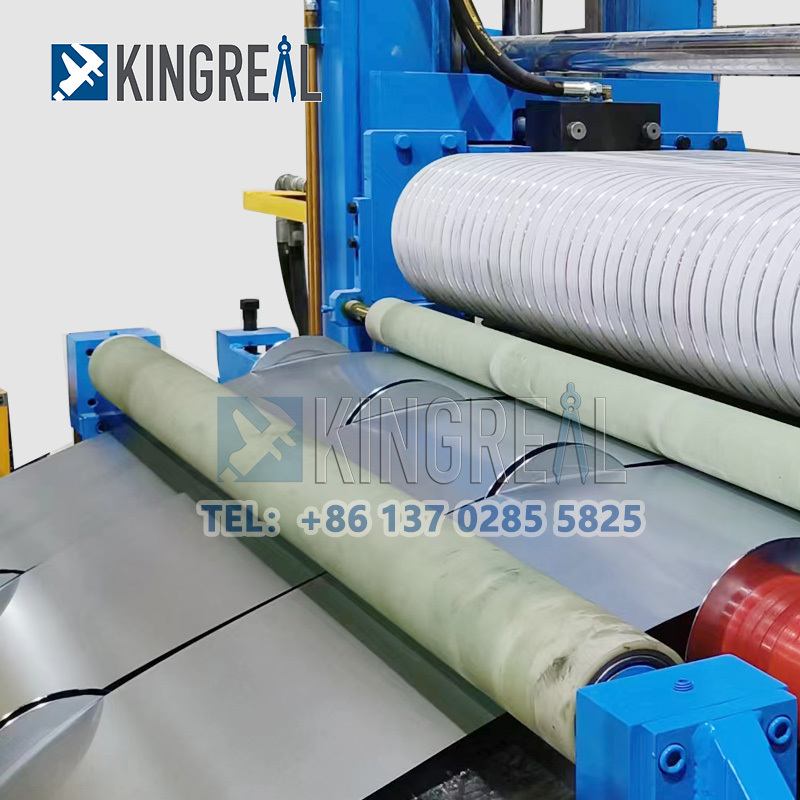

Dans la machine à refendre les métaux, les lames fixées sur l'arbre de lames tournent sous l'action d'un moteur et découpent la tôle dans le sens de la longueur grâce à leurs arêtes vives. L'écartement entre les arbres de lames supérieur et inférieur est réglable afin d'adapter la largeur des bobines de métal et d'assurer une coupe précise et stable. Un système de commande gère le démarrage, l'arrêt et la vitesse de la machine, permettant ainsi une gestion automatisée.

▍Avantages de KINGREALMachine à refendre le métal

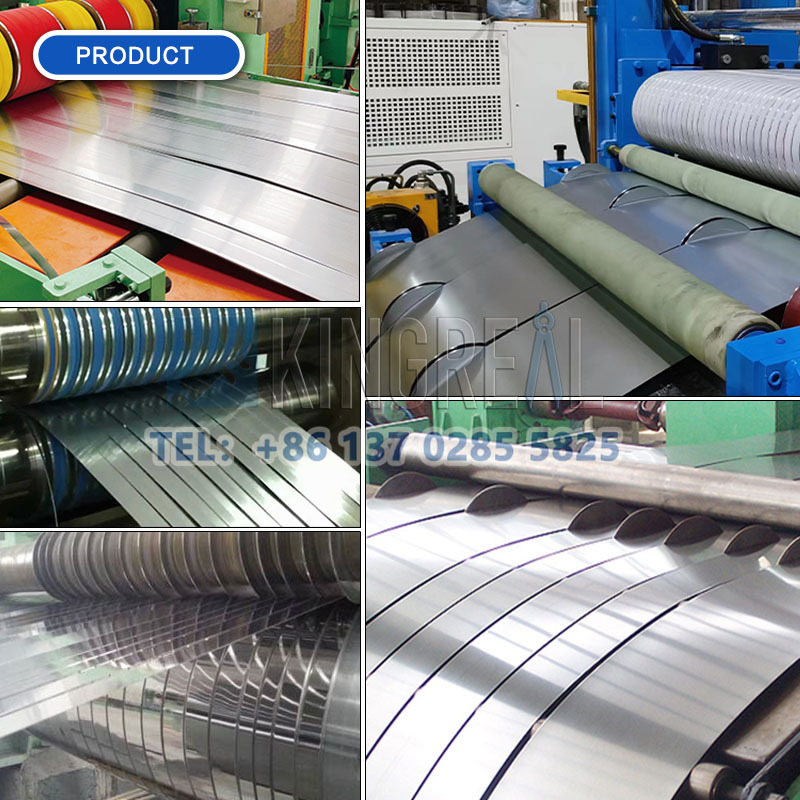

1) Capacité de refendage élevée : Machines à refendre les métauxCette machine à refendre les métaux peut traiter simultanément plusieurs bandes en une seule opération, ce qui permet d'obtenir un rendement supérieur. Elle peut refendre jusqu'à 40 bandes étroites simultanément, améliorant ainsi considérablement l'efficacité de la production.

 2) Production rapide :Grâce à un système d'entraînement moteur efficace et à une conception de lame de précision, la vitesse de production de la machine à refendre les métaux est considérablement augmentée, atteignant jusqu'à 230 m/min, voire plus, répondant ainsi aux besoins des clients en matière de production à grande échelle.

 3Conception personnalisée :KINGREAL propose des solutions de refendage de métaux sur mesure, adaptées aux besoins spécifiques de chaque client. Son offre comprend des refendeuses légères, moyennes et lourdes, conçues pour des bobines de différentes épaisseurs. KINGREAL propose également des refendeuses pour acier inoxydable, acier au silicium, cuivre, laminé à chaud, laminé à froid et PPGI, adaptées à divers matériaux métalliques. Enfin, KINGREAL propose des refendeuses à double tête de refendage et des refendeuses à tension par courroie, conçues pour répondre aux exigences de précision les plus strictes.

▎Vidéo à propos Ligne d'emballage de bobines d'acier

▎Introduction àLigne d'emballage de bobines d'acier

lignes d'emballage de bobines d'acierLes lignes d'emballage de bobines d'acier constituent un élément clé des solutions de traitement et comprennent généralement une cercleuse, un poste de basculement et une ligne d'emballage verticale. Elles s'intègrent parfaitement aux machines de refendage, améliorant considérablement l'automatisation. Grâce à la ligne d'emballage, seulement deux ou trois opérateurs sont nécessaires, soit une économie de plus de 40 % par rapport aux cinq personnes requises pour une ligne de refendage classique (trois opérateurs et deux presses à balles). De plus, l'automatisation de la ligne d'emballage réduit les erreurs humaines, optimisant ainsi la fiabilité et la sécurité.

La ligne d'emballage de bobines d'acier assure une protection complète des bandes étroites, prévenant les dommages causés par un emballage inadéquat pendant le transport et le stockage, et garantissant ainsi que les produits arrivent en parfait état à l'usine du client.

▎Avantages de KINGREALLigne d'emballage de bobines d'acier

1) Intégration transparente :Leligne d'emballage de bobines d'acierS'intégrant parfaitement à la machine de refendage de métaux, le système de liaison conçu par KINGREAL lance le pré-emballage 30 secondes avant la fin du rebobinage. Il mesure automatiquement le diamètre de la bobine (à ±1 mm près) et calcule la longueur de matériau d'emballage nécessaire. Dès l'arrêt du rebobinage, la tête d'emballage se positionne précisément sur la jointure de la bobine et commence l'emballage. L'ensemble du processus, du refendage à l'emballage, est entièrement automatisé et ne nécessite aucune intervention humaine.

2) Production efficace :KINGREAL propose des solutions de fabrication de lignes d'emballage de bobines d'acier personnalisées et adaptées aux besoins de production de ses clients. Les bandes étroites sont mises en balles sur la ligne d'emballage. L'acier ainsi formé est retourné verticalement par une machine de retournement et transporté vers la station de mise en balles par un convoyeur à rouleaux. Ce convoyeur est équipé d'un système de pesage de haute précision, et l'impression et l'étiquetage sont effectués à cette station. Une fois l'acier mis en balles radialement, il est transporté avec précision vers la station de transfert. Ce système permet d'augmenter le rendement de la ligne de production jusqu'à 30 %.

▎Vidéo à propos Ligne de découpe de métal à longueur

▎Introduction àLigne de découpe de métal à longueur

Lignes de découpe de métalCes lignes de découpe servent à transformer des bobines de métal en feuilles plates de la longueur souhaitée grâce à une série d'étapes (déroulage, aplatissement et découpe à longueur), puis à les empiler. Une ligne de découpe de métal à longueur comprend généralement un chariot de chargement, un dérouleur, un niveleur, un alimentateur, une cisaille, un convoyeur et un empileur. Le principe de fonctionnement principal de cette ligne est de découper transversalement les bobines de métal à l'aide d'outils de coupe, ce qui permet d'obtenir des découpes précises.

▎Avantages de KINGREALLigne de découpe de métal à longueur

1) Large gamme de traitement :Leligne de coupe de métal à longueurElle peut découper des bobines d'une épaisseur de 0,2 à 25 mm. Cette large plage de traitement lui permet de s'adapter à divers besoins de production et de répondre à de nombreuses applications dans différents secteurs industriels. Qu'il s'agisse de découpe de précision de tôles fines ou d'usinage intensif de tôles épaisses, les lignes de découpe de métaux à longueur KINGREAL réalisent efficacement les deux opérations.

2) Lignes de découpe de métal sur mesure :Des lignes de découpe de métal à longueur personnalisables sont disponibles. KINGREAL conçoit des lignes de découpe de métal à longueur aux paramètres et performances variables, adaptées aux besoins de production spécifiques de chaque client. Par exemple, KINGREAL propose des lignes de découpe à longueur pour charges légères, moyennes et lourdes, en fonction de l'épaisseur de la bobine. KINGREAL propose également des lignes de découpe à longueur par cisaillement à la volée, par cisaillement oscillant, par cisaillement rotatif et par cisaillement fixe, selon différentes méthodes de cisaillement. KINGREAL propose également des lignes de découpe à longueur pour l'acier inoxydable et l'acier, adaptées à différents matériaux. Enfin, KINGREAL propose des lignes de découpe de métal à longueur équipées de doubles niveleurs, de doubles tables d'empilage et de dispositifs de laminage, afin de répondre aux besoins de production spécifiques de chaque client.

3) Haute précision de coupe :Les lignes de découpe à longueur de métaux KINGREAL garantissent une grande précision de coupe et une planéité optimale des tôles, permettant un empilage soigné. Cette précision est obtenue grâce à une technologie d'équipement de pointe et au contrôle rigoureux du processus de production mis en place par KINGREAL.

▎Vidéo à propos Machine de nivellement de tôle

▎Introduction àMachine de nivellement de tôle

machines de nivellement de tôleLes redresseuses sont un élément clé des équipements de traitement de bobines, leur fonction principale étant de lisser les matériaux métalliques irréguliers. Après son introduction dans la machine, le matériau à lisser subit de multiples flexions positives et négatives sur les rangées supérieures et inférieures de rouleaux redresseurs, réduisant progressivement sa courbure initiale et son degré de cintrage, pour finalement obtenir une planéité fiable. De plus, la machine de redressage élimine efficacement les contraintes internes du matériau, préparant ainsi le terrain pour les étapes de traitement ultérieures.

La machine à dresser la tôle se compose de plusieurs éléments clés : un châssis robuste, des systèmes de rouleaux supérieurs et inférieurs, des rouleaux intermédiaires/de support, des mécanismes de réglage de précision, un système d'entraînement, des guides et un système de commande. De manière générale, plus le pas et le diamètre des rouleaux de dressage sont faibles, meilleur est le dressage. L'augmentation du nombre de rouleaux de dressage accroît également le nombre de plis alternés, améliorant ainsi la qualité du dressage.

▍Avantages de KINGREALMachine de nivellement de tôle

1) Compatibilité multi-matériaux :Qu'il s'agisse de panneaux de plafond, de composants de précision, de pièces en cuivre, de métal perforé, de barres métalliques ou de bandes métalliques, KINGREALmachines de nivellement de tôlepeut les gérer efficacement.

2) Configuration personnalisée :En fonction des exigences de planage spécifiques du client, notamment l'épaisseur du matériau métallique, KINGREAL conçoit des planeuses de tôle avec un nombre variable de rouleaux. Ces planeuses peuvent être équipées de diverses configurations, telles que des rouleaux de compactage, des rouleaux à induction et un système de propulsion par rouleau supérieur. Le client peut ainsi choisir la configuration la plus adaptée à ses besoins pour optimiser le planage.

3)Haute précision d'aplatissement :Après aplanissement, la planéité peut atteindre 0,01 mm, garantissant la planéité idéale des tôles métalliques de sortie pour le traitement ultérieur.

▎Vidéo à proposDérouleur-redresseur-alimentateur

▎Introduction au dérouleur-redresseur-alimentateur

Grâce à ses avantages que sont sa haute efficacité, sa conception compacte et son fonctionnement intelligent,dérouleur redresseur alimentateurest devenu un élément essentiel de l'industrie de la transformation des métaux. Cette unité tout-en-un accroît considérablement le niveau d'automatisation des lignes de production et réduit les coûts de main-d'œuvre, offrant ainsi des solutions d'alimentation hautement efficaces et précises.

▍Avantages du dérouleur-redresseur KINGREAL

1) Conception structurelle compacte :Grâce à une conception structurelle intégrée, le dérouleur-redresseur-alimentateur réduit considérablement l'encombrement au sol de l'équipement. Comparé aux solutions d'alimentation traditionnelles à système divisé, il permet un gain de plus de 50 % d'espace au sol.

2) Commande servo de haute précision :La précision d'alimentation atteint ±0,1 mm, répondant aux exigences de traitement des matériaux de diverses industries.

3) Compatible avec d'autres machines :Ce dérouleur-redresseur-alimentateur peut être intégré à des presses à poinçonner ou à des lignes de coupe à longueur pour former une ligne de production entièrement automatisée, assurant un approvisionnement stable et fiable en matières premières pour les étapes de traitement ultérieures.
